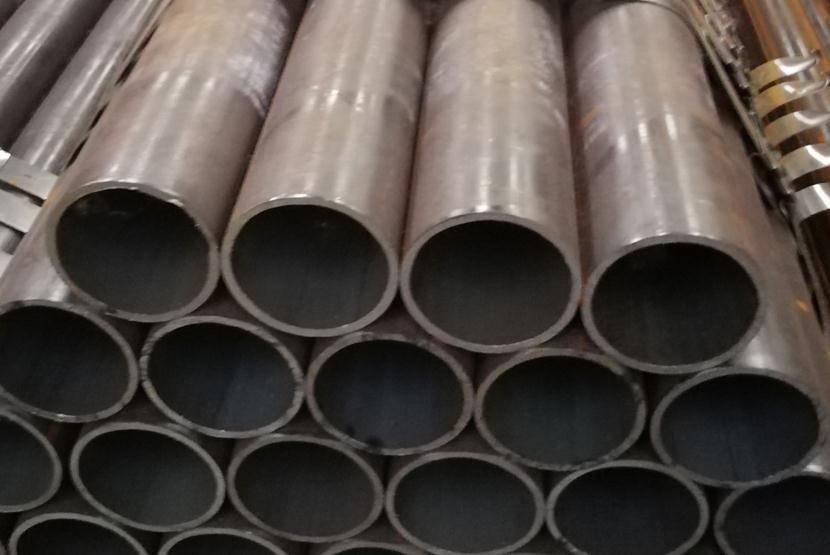

20#無縫鋼管今日出廠

　　20#無縫鋼管為低碳鋼管，碳鋼一般分為低碳鋼、中碳鋼和高碳鋼三種，其中45#鋼為中碳鋼，低于45#即為低碳鋼，高于45#即為高碳鋼，無縫鋼管如沒有特殊要求，一般均采用20#無縫鋼管。

　　化學(xué)成分：

　　碳 C ：0.17%～0.2% 硅 Si：0.17%～0.37% 錳 Mn：0.35%～0.65% 硫 S ：≤0.035% 磷 P ：≤0.035% 鉻 Cr：≤0.25% 鎳 Ni：≤0.25% 銅 Cu：≤0.25%

　　力學(xué)性能：

　　抗拉強(qiáng)度 σb (MPa)：≥410(42)屈服強(qiáng)度σs (MPa)：≥245(25)伸長率 δ5 (%)：≥25斷面收縮率 ψ (%)：≥5，硬度 ：未熱處理,≤156HB，試樣尺寸：試樣尺寸25mm

　　熱處理規(guī)范及金相組織：

　　熱處理規(guī)范：正火,910℃,空冷。金相組織：鐵素體+珠光體。

　　交貨狀態(tài)：以不熱處理或熱處理(退火、正火或高溫回火)狀態(tài)交貨。要求熱處理狀態(tài)交貨的應(yīng)在合同中注明，未注明者按不熱處理交貨。

　　重量公式

　　[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

　　鋼管重量公式 例如： [(68-4)*4]*0.02466*1=6.31296(kg/米)以此類推

　　無縫鋼管 因其制造工藝不同，又分為熱軋(擠壓)無縫鋼管和冷拔(軋)無縫鋼管兩種。冷拔(軋)管又分為圓形管和異形管兩種。

　　工藝流程

　　熱軋(擠壓無縫鋼管)：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑(或減徑)→冷卻→坯管→矯直→質(zhì)檢壁厚→水壓試驗(或探傷)→標(biāo)記→入庫。

　　冷拔(軋)無縫鋼管：圓圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油(鍍銅)→多道次冷拔(冷軋)→坯管→熱處理→矯直→質(zhì)檢壁厚→水壓試驗(探傷)→標(biāo)記→入庫。
